關于農藥殘留檢測電路的PCB設計
本項目的電路部分包含：6路步進電機、兩路直流電機、4路IO信號、1路模擬信、1塊顯示屏；
1、6路步進電機分為42和57兩種步進電機
2、直流電機是普通24V直流電機
3、4路IO信號是輸入信號
4、1路模擬信號，是應變電阻信號，用于稱重
5、1塊顯示屏，迪文串口屏
PCB設計設計介紹：
1、 步進電機采用TB6600
2、 電源采用LM2596-5.0和AS1117
3、 4路IO輸入采用光電隔離
4、 1路應變片HX711
5、 顯示屏采用TTL 5V串口屏
6、 電平轉換采用74HC245PW
步進電機PCB設計

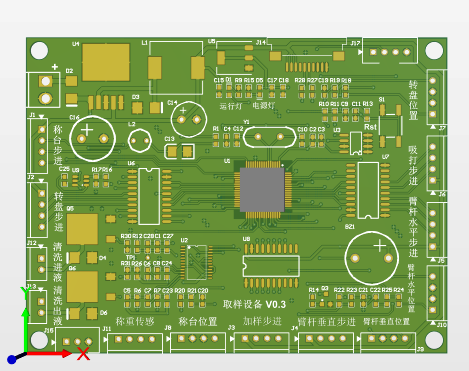

檢測電路PCB設計
安全電路PCB設計
