TL431的電路設計

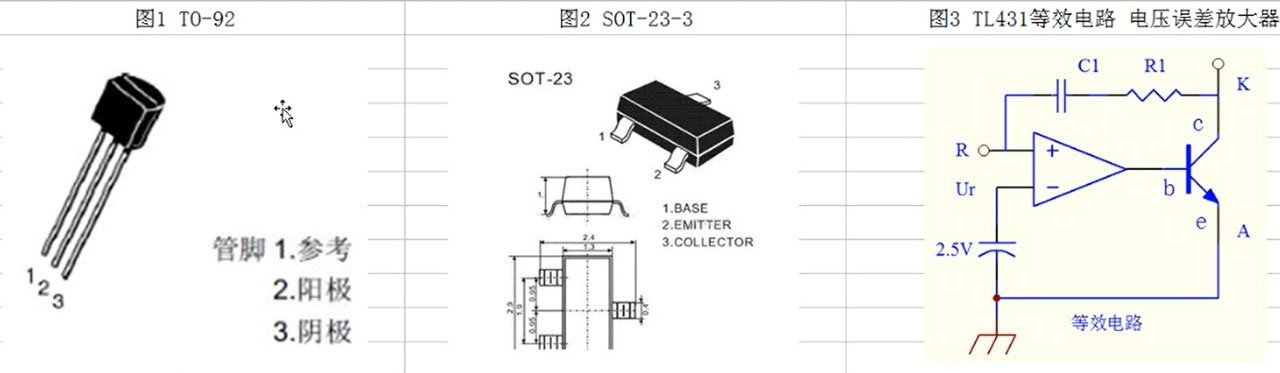

TL431是三端可控精密穩壓源。有插件TO-92和貼片SOT-23-3兩種常用的封裝,如圖1、圖2,它有三個腳,分別是R(參考極)、A(陽極)、K(陰極)組成。TL431的內部參考電壓是2.5V。在電路設計中經常用TL431來制作2.5V參考電壓。

在電路設計中TL431通常結合光耦進行反饋作用。如圖3,這時TL431的工作原理相當于一個內部基準為2.5V的電壓誤差放大器,所以在其R腳與K腳之間,要接補償網絡(R1C1),防止TL431出現振蕩, R極相當于電壓誤差放大器的正相輸入端,K極則為電壓誤差放大器的輸出端。

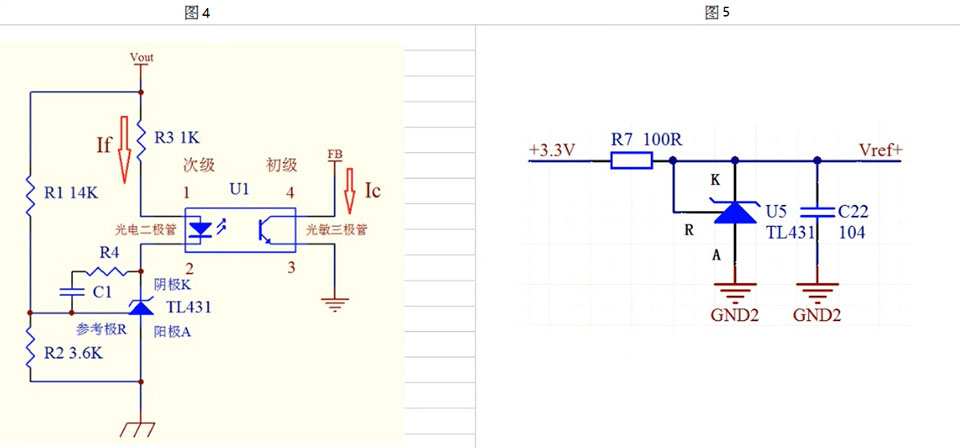

在開關電源電路設計中,TL431是用來做輸出電壓控制的。輸出電壓范圍是2.5-36V,要輸出多少伏電壓,通過調節R1R2進行設置。輸出電壓Vout=2.5*(1+R1/R2)VR1:上偏電阻,R2:下偏電阻) 參考圖4。

TL431的管腳圖和等效電路圖

如:圖4輸出12V 1A R1=14K R2=3.6K Vout=2.5*1+14/3.6=12.2V

例如:圖5,電路中也經常吧RK極短接,用來輸出一個準確的2.5V參考電壓,Vref+=2.5V

TL431的電路設計圖

作者:Winston 轉載請說明
