單片機開發降壓-升壓拓?fù)渲校绾问褂秘?fù)輸出電壓來調節LED電流
要控制LED的亮度，您必須具有提供恒定且穩定電流的驅動器。為了實現此目標，驅動器拓?fù)浔仨毮軌虍a(chǎn)生足夠的輸出電壓以使LED?向前偏置。那么單片機開發設計人員如何選擇輸入和輸出電壓范圍重疊的時間？轉換器?有時可能需要逐漸降低輸入電壓，但有時可能需要提高輸出電壓。對于具有普遍“臟污”輸入電源的應用，例如車載系統，通常是這種情況。在這種降壓/升壓操作中，幾種拓?fù)淇梢赃_(dá)到更好的結果，例如SEPIC或四開關開關降壓-升壓拓?fù)洹＿@些拓?fù)渫ǔＰ枰罅康慕M件，因此設計的材料成本增加了。但是，由于它們提供了正輸出電壓，因此單片機開發設計人員經常將其視為可接受的解決方案。但是，負輸出電壓轉換器是另一個不容忽視的替代解決方案。
圖1顯示了一個反向提升壓電電路的示意圖，該電路以恒定電流配置驅動三個LED。該電路具有許多優點。首先，它使用標準的降壓控制器，不僅可以很大程度地降低成本，而且還可以在所有系統級別上重用。如果需要，單片機開發設計人員可以輕松地對電路進行改造，以利用集成的FET?降壓控制器或同步降壓拓?fù)鋪?lái)提高效率。該拓?fù)涫褂门c簡單的降壓轉換器相同數量的功率級組件，從而在實現以下目標的同時很大程度地減少了開關穩壓器的組件數量?相對于其他拓?fù)涠裕傮w成本很低。由于LED本身的輸出是輕的，因此在系統級，LED會被負電壓偏置，并且不會對其產生影響，這與正電壓的情況不同，這使其成為值得考慮的電路設計。
圖1使用負輸出電壓通過降壓-升壓拓?fù)湔{(diào)整恒定LED電流
通過檢測電阻?R1?兩端的電壓并將其用作控制電路的反饋，可以調節LED電流。控制器接地引腳必須是負輸出電壓的參考電壓，以便此直接反饋正常運行。如果控制器是系統接地的參考電壓，則需要一個電平轉換電路。這種“負接地”對電路施加了一些限制。功率MOSFET，二極管和控制器的額定電壓必須等于輸入和輸出電壓的總和。
其次，從外部連接控制器?（例如啟用）要求信號從系統接地到控制器接地的電平轉換，因此需要更多的組件。僅出于這個原因，最好消除或減少不必要的外部控制。
最后，與四開關降壓-升壓拓?fù)湎啾龋娼祲?/span>-升壓拓?fù)渲械墓β势骷惺茴~外的電壓和電流應力，這降低了相關的效率，但效率與SEPIC相當。即使這樣，該電路仍可以實現89％的效率。隨著電路的完全同步，效率可以提高2％至3％。

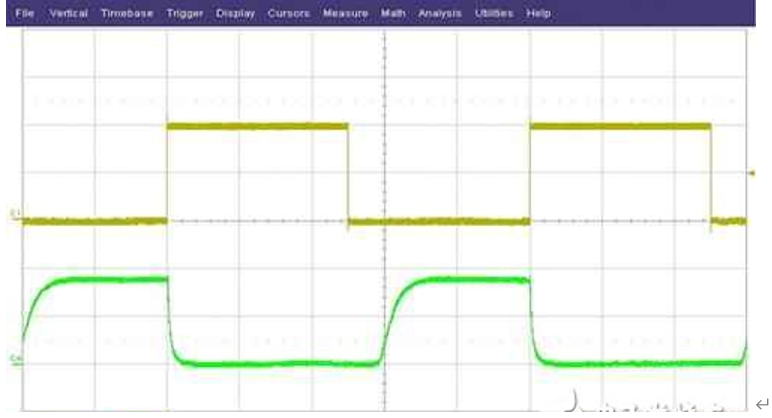

通過軟啟動電容器C5的短路來快速打開/關閉轉換器是調節LED亮度的簡便方法。圖2顯示了PWM輸入信號和實際LED電流。這種PWM調光方法效率更高，因?yàn)楫?dāng)SS引腳短路時，轉換器將關閉并且消耗很少的功率。但是，該方法也相對較慢，因?yàn)檗D(zhuǎn)換器每次接通時必須以受控方式逐漸增加輸出電流，從而在輸出電流上升之前產生非線性的有限死區時間。。同時，這也將接通時間的最小負載周期降低到10％-20％。在不需要高速和100％PWM調節的某些LED應用中，這種方法可能就足夠了。
該反相升降壓電路為單片機開發工程師提供了另一種驅動LED的方法。低成本降壓控制器和少量組件的使用使其成為高復雜度拓?fù)涞睦硐脒x擇。

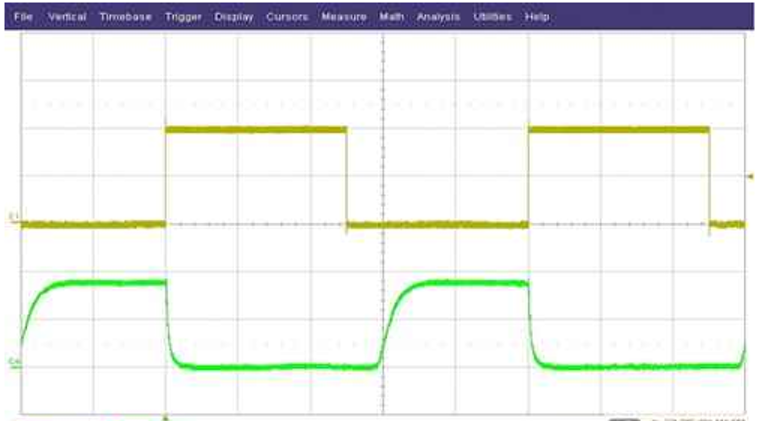

圖2 PWM驅動器（頂部）有效控制LED電流（底部）
